Autores: José Anisio Salazar - DISOP
                Sonia Naomi Yabiku - DISOP

CONFIGURAÇÃO DE HARDWARE E SOFTWARE

O ambiente de processamento da Celepar vem sofrendo várias alterações, não só no sentido vertical (capacidade de processamento), mas também no sentido horizontal (diversificação).

Os diversos componentes deste ambiente, que chamamos de "heterogêneo", acabam transformando-se num emaranhado de equipamentos, sem que se tenha uma visão clara dos recursos existentes, dificultando o seu acesso e, por conseqüência, a sua utilização se torna parcial.

De urna grande estruturação, consolidada, testada e reconhecida por todos, vivemos, como o resto do mundo, uma fase de mudança onde nem tudo está pronto, principalmente quanto às questões relativas à interconexão das diversas tecnologias.

Este artigo procura, numa tentativa de disseminação da informação, descrever o estado atual do ambiente de processamento da Celepar, para que todos conheçam
os recursos existentes e os utilizem para a solução dos seus problemas.

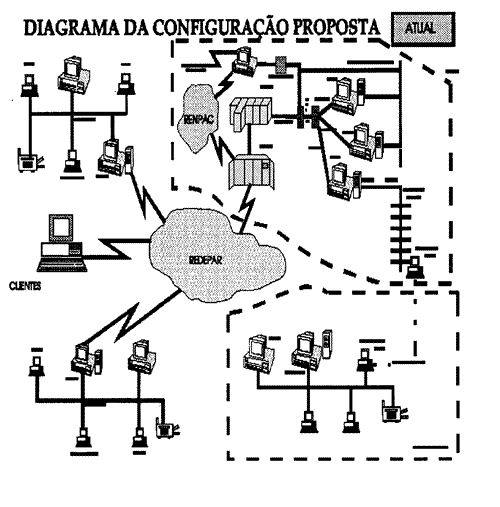

O diagrama da figura abaixo mostra, de uma forma geral, a conectividade entre os diversos ambientes da nossa instalação e de nossos clientes.

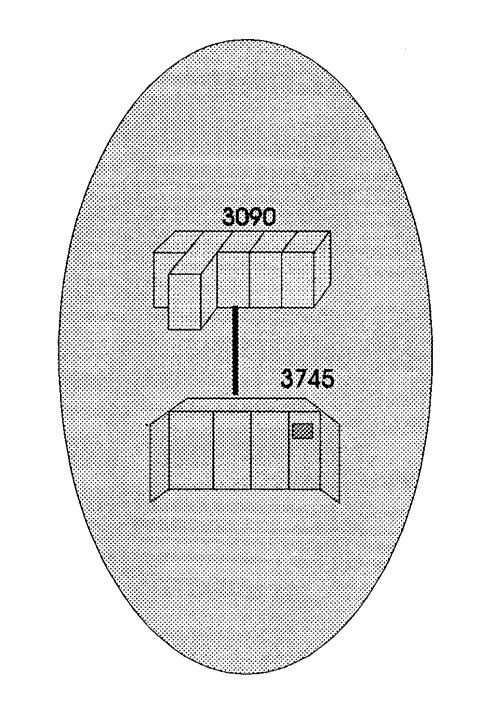

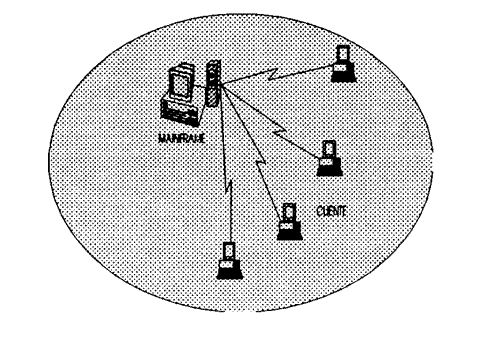

AMBIENTE MAINFRAME

De arquitetura proprietária, tem ainda grande participação no total de processamento do ambiente Celepar, sendo responsável por grande parte da produção da Companhia. Tem como característica principal a sua confiabilidade e robustez.

Na era do processamento distribuído deverá desempenhar, durante algum tempo, o papel de Servidor de dados para aplicações corporativas que necessitem processar grandes volumes de dados.

1) HARDWARE

1 Processador Fujitsu FACOM- M380:
15 MIPS
16 canais
32 MB de memória
1 Processador IBM 3090-3OS: 60 MIPS
64 canais
128 MB de memória central
256 MB de memória expandida
1 Controladora de discos IBM 3990-2:
8 adaptadores de canal
24 Dispositivos de Disco IBM 3380-K:
45 GB de capacidade de armazenamento
1 Controladora de discos AMDAHL 6100:
64 MB de cache
4 MB de NVS
32 Dispositivos de Disco AMDAHL 6390:
60 GB de capacidade de armazenamento
2 Controladoras de cartucho IBM 3480-002:
4 adaptadores de canal
32 Dispositivos de Cartucho IBM 3480 - A22/B22
1 Controladora de Fita IBM 3803-002
2 Dispositivos de Fita IBM 3420
1 Controladora de Comunicações NCR COMTEN 5690:
160 linhas
4 MB de memória
1 Controladora de Comunicações IBM 3745:
256 linhas
2 CPUs
8 MB de memória/CPU
2 Controladoras de Terminais locais IBM 3274:
32 terminais em cada
1 Gateway IBM 3172 (controladora multiprotocolo)

Trabalha como controladora multiprocolo e pode também processar software de comunicação como TCP/IP, SNA, etc. Está configurado com:
1 interface TOKEN-RING
1 interface ETHERNET
1 conexão a canal de mainframe
1 MB de memória

3 Roteadores CISCO para conexões da Internet
1 Unidade de chaveamento IBM 2914-4X8
1 Impressora Laser XEROX 4090: 90 PPM
5 Impressoras Laser XEROX 3010-12 (ligação coaxial): 10 ppm
3 Impressoras Laser XEROX 3010-15 (ligação RS232C): 10 ppm
1 Impressora Laser XEROX 9790: 120 PPM
1 Impressora de impacto IBM 3203: 120 LPM

2) SOFTWARE

2.1) Básicos

MVS/XA 2.2.3 - Sistema Operacional
JES2 2.2.3 - Gerenciador de E/S de Jobs
DFP 2.4.0 - Utilitários, Métodos de Acesso, Gerenciador de Catálogo
CICS 1.7- Gerenciador transações on-line
ADABAS 5.2.3- Gerenciador de Banco de dados

2.2) Utilitários Diversos

DFDSS 2.5.0- Backup/Restore
DSF1.12.0 - Formatação, Diagnóstico, Recuperação de Disco
DFSORT 1. 11.0 - Utilitário de Classificação de arquivo
RMF 3.5.1- Ferramenta de Análise de Desempenho
SMP/E 1.5.0 - Utilitário de Instalação/Atualização de Software
EREP 3.4.0 e 3.4.1 - Registro de erros de hardware/software
DCF 1.3.2- Formatador de Documentos
DLF 1.3.0 - Gerenciador de bibliotecas de documentos
DCF/DLF 1.3.2- Interface DCF/DLF
ISPF 2.3 - Editor de texto, interface on-line de diversos utilitários
RESOLVE PLUS 3.0 - Ferramenta de Análise de Desempenho
ROSCOE 5.6 - Editor de textos, utilitário on-line de tratamento de arquivos
LIBRARIAN 3.5 - Gerenciador de Módulos Fonte
JES328X- Suporte à impressão remota
TLMS 5.3 - Gerenciador de arquivos em fita/cartucho
SLR 3.2 - Gerador de Relatórios de Desempenho
NPM 1.4.0 - Monitor de Performance da rede

2.3) Linguagens de Programação

ASSEMBLER H 2.1.0 - Linguagem de Programação
COBOL 1.2.4- Linguagem de Programação
VS PASCAL LIB 1.2.0 - Biblioteca de Programas PASCAL (para o TCP/IP)
NATURAL 2.1.6- Linguagem de Programação

2.4) Comunicação

ACF/VTAM XA 3.3.0- Método de Acesso de Telecomunicação
NETVIEW/XA 1.3.0- Gerenciador de Rede
SSP 3.7- Utilitário VTAM para configuração da rede
NCP 5.4- Programa de Controle da Rede (Residente na controladora 3745)
NCP 5.1 - Programa de Controle da Rede (Residente na controladora 5690)
NPSI 3.4- Programa de Suporte ao X.25 (Residente na controladora 3745)
NPSI 2.2 - Programa de Suporte ao X.25 (Residente na controladora 5690)
CSFI 1.2.1 - Programa de conversão de terminais 3270/VTI00
TCP/IP 2.2.1 for MVS - Programa de suporte à arquitetura de rede TCP/IP
NETWORK SNA 5.3.1 - Gerenciador de comunicação do ADABAS

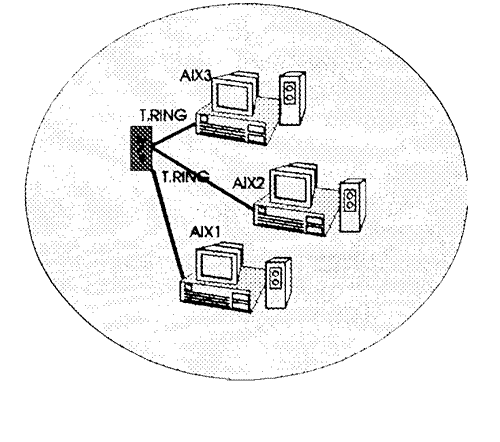

AMBIENTE UNIX

A Celepar adquiriu recentemente equipamentos RISC/UNIX, compondo uma parte do nosso ambiente de processamento objetivando questões como:
- downsizing de aplicações do mainframe evitando o seu crescimento;
- iniciar o processo de distribuição de processamento;
- capacitação interna na tecnologia;
- desenvolvimento de novos sistemas em arquitetura cliente /servidor.

Temos atualmente 5 (cinco) destes equipamentos RISC IBM, que estão sendo utilizados da seguinte forma:
- laboratório da tecnologia;
- servidor de correio (Lotus Notes);
- servidor Internet (WWW);
- gerenciamento da rede X.25;
- instalação e testes de soluções como: Sysql, Sybase, Oracle

Sua configuração atual é:

1) HARWARE

4 Processadores IBM RISC/6000-580 com:
15 7,2 TPS
384 MB de memória
Disco interno: 1 processador com 8 GB,
2 processadores com 12 GB
1 processador com 18 MB
Disco externo: 12 GB conectáveis a qualquer processador
1 unidade de fita DAT 4 mm
1 unidade de CD-ROM
1 processador com unidade CD-ROM
1 interface ETHERNET
3 processadores com interface TOKEN-RING
2 processadores com interface X.25

2) SOFTWARE

AIX 3.2.5 - Sistema Operacional
AIX OSIMF/6000 - Serviços de Correio Eletrônico e FTAM
AIX XSTATION MANAGER 1.4 - Gerenciador de Xstation
AIX WINDOWS ENV 1.2.5 - Interface Windows do AIX
AIX XL C COMPILER 1.2.1 - Linguagem de Programação
ACU COBOL 2.3.1 - Linguagem de Programação
N´ WORD 1.63 - Editor de Texto
AIX 3270 HOST CONNEC PGM - Emulador de Terminal 3270
AIX SNA GATEWAY 2.1 - Ponte entre as estações UNIX e o mainframe
AIX SNA SERVER 2.1 - Serviços SNA
LONE-TAR - Gerenciador de backup

AMBIENTE DE REDE LOCAL

'

O ambiente de LAN da Celepar está configurado atualmente com servidores de tecnologia Novell e um servidor com tecnologia Windows NT, sendo utilizado principalmente como ferramenta de incremento de produtividade e organização do trabalho de grupos e processos.

Este ambiente deve sofrer na seqüência alterações significativas com a instalação de novos servidores (especializados), alterando a sua configuração para um ambiente com grande diversidade de recursos e soluções.

Sua configuração atual, descrevemos a seguir:

1) HARDWARE

1.1 - Tecnologia Novell

Servidores de rede:

1 Pentium 90 Mhz (Netware 3.11)
32 MB de memória
1 unidade de fita DAT 4 mm
1 unidade de CD-ROM
2 winchester de 2 GB cada
1 Pentium 60 Mhz (Netware 4.1)
24 MB de memória
1 unidade de fita DAT 4 mm
1 unidade de CD-ROM
2 winchester de 2 GB cada

Servidor de comunicação:

1 486SX33 (Netware for SAA 1.2 - 64 sessões)
1 486SX33 (Netware for SAA 1.3 - 16 sessões)

Estações de trabalho:

160 estações entre 486SX, 486DX e 486DX2

1.2 - Tecnologia Windows NT

Servidores de rede:

1 Pentium 60 Mhz (Windows NT Server 3.5)
24 M13 de memória
1 unidade de CD-ROM
1 winchester de 1.6 G13

Estações de trabalho:
20 estações entre 486SX, 486DX e Pentium 60

1.3 - Sistema de Interconexão

Cabeamento:

Estruturado, categoria 5, patch-panels e tomadas

Concentradores (Hubs):

2 concentradores David Systems, 1 de 60 portas e 1 de 32 portas
10 hubs stackable, sendo 9 de 16 portas cada e 1 de 32 portas
1 Etherswitch para segmentação de rede

Fibra ótica:

1 Link de fibra ótica de 700 m interligando os prédios da Celepar. A capacidade do meio físico é de 100 Mbps mas a tecnologia Ethernet 10BaseT que está sendo utilizada trafega a 10 Mbps

2) SOFTWARE

2.1) Básicos

NETWARE 3.11 (licença para 100 usuários)
NETWARE 4.1 (licença para 100 usuários)
WINDOWS FOR WKG 3.11
WINDOWS NT SERVER 3.5
WINDOWS NT WORKSTATION 3.5
OS/2 WARP V3
DOS 5.0
DOS 6.22

2.2) Diversos

NETWARE HOST PRINT 1.1 (16 impressoras)
NORTON UTILITIES 5.0
NORTON ADMINISTRATOR FOR NETWORKS 1.0
MS-EXCEL 5.0
MS-WORD 6.0
MS-ACCESS 2.0
MS-OFFICE PROFESSIONAL 4.3
MS-OFFICE STANDARD 4.2
FACIL FOR WINDOWS 2.0
FOXPRO FOR WINDOWS 2.5
ACCESS DEVELOPERS TOOLKIT 2.0
POWERPOINT 4.0
COREL VENTURA 4.2
COREL DRAW 5.0
VENTURA PUBLISHER 4.1
FLOWCHART 3.0
FOLIOVIEWS 3.0
PKZIP 2.0
INOCULAN FOR NETWARE 3.0
SCAN 2.24
LOTUS ORGANIZER
LOTUS NOTES 3.0C
MS-PROJECT 4.0

2.3) Linguagens de Programação

COBOL 2.1
CLIPPER 5.0.1
CLIPPER SUMMER 87
SQL WINDOWS 5.0
VISUAL C++ 1.5
VISUAL BASIC 3.0
MICROSOFT C/C++ 7.0
ASSEMBLER 5.0
CLBC 2.0

2.4) Comunicação

NETWARE FOR SAA 1.2 (64 Sessões)
NETWARE FOR SAA 1.3 (16 Sessões)
NORTON PC-ANYWHERE 2.0
PC-TCP 3.1 (5 Usuários)
