Modelo de Dados - SICOPAR / Módulo: Inventário de Produtos Cartográficos

Autores: Cyntia Mara Costa, Gislene Lessa, Iolanda Oliveira Barcelos e Odinei Franco Lisboa

O Inventário de Produtos Cartográficos é um dos subsistemas que compõem o Sistema de Informações Cartográficas Oficiais do Estado do Paraná - SICOPAR.

O SICOPAR tem como objetivos validar, concentrar e disseminar os dados cartográficos do Estado.

Este Inventário de Produtos Cartográficos tem por objetivos levantar, organizar e divulgar o acervo cartográfico Estadual, diagnosticando as áreas carentes de mapeamento e facilitando o acesso às informações.

O acervo cartográfico Estadual compreende as restituições aerofotogramétricas, as coberturas aéreas e as coberturas de ortofotos que se encontram distribuídas em diversas Instituições municipais, estaduais, federais e privadas.

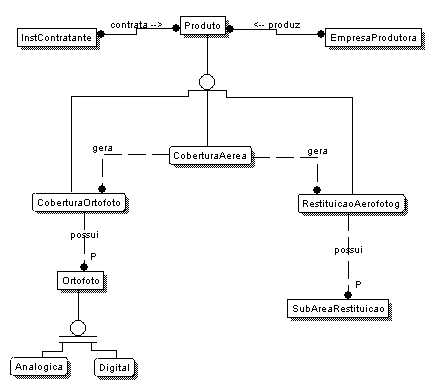

A seguir, as definições e composição das entidades no modelo:

Produto Cartográfico disponível ao Estado:

  • Identificação do produto;
  • Códigos das Instituições contratantes;
  • Códigos das Empresas produtoras;
  • Ano/Mês da geração do produto cartográfico;
  • Escala da geração do produto cartográfico;
  • Tipo de produto cartográfico: cobertura ortofotos, cobertura aérea ou restituição aerofotogramétrica.

Instituição Contratante de Produtos Cartográficos:

  • Códigos das Instituições contratantes;
  • Nomes das Instituições contratantes;
  • Endereço das Instituições contratantes;
  • Telefones das Instituições contratantes;
  • Código do Município da Instituição contratante.

Empresa Produtora de Produtos Cartográficos:

  • Códigos das Instituições produtoras;
  • Nomes das Instituições produtoras;
  • Endereços das Instituições produtoras;
  • Telefones da Instituições produtoras;
  • Código do Município da Instituição produtora.

Cobertura de Ortofotos - conjunto de Ortofotos referentes a uma região:

  • Identificação do Produto Cartográfico;
  • Identificação da Cobertura Aérea;
  • Indicativo de Planimetria;
  • Indicativo de Altimetria;
  • Datum Horizontal;
  • Datum Vertical;
  • Sistema de Projeção;
  • Meio Original;
  • Instituição Detentora;
  • Indicativo de Relatório de Aerotriangulação;
  • Indicativo de Relatório de Apoio Terrestre;
  • Identificação do Apoio Ortofoto.

Cobertura Aérea - conjunto de fotografias aéreas de um vôo:

  • Identificação do Produto.
  • Número de fotos.

Restituição Aerofotogramétrica - mapa produzido através da interpretação das fotos produzidas na cobertura aérea:

  • Identificação do Produto;
  • Identificação da Cobertura Aérea;
  • Indicativo de Planimetria;
  • Indicativo de Altimetria;
  • Tipo de Apoio;
  • Datum Horizontal;
  • Datum Vertical;
  • Sistema de Projeção;
  • Meio Original;
  • Instituição Detentora;
  • Indicativo de Relatório de Aerotriangulação;
  • Indicativo de Relatório de Apoio Terrestre;
  • Identificação do Apoio Terrestre da Restituição.

Ortofotos - fotografias aéreas com tratamento cartográfico especial:

  • Identificação da Ortofoto;
  • Instituição Detentora,
  • Meio de Apresentação: Analógica ou Digital.

Subárea de Restituição - folha ou área geográfica irregular, como, por exemplo, bairro ou municípios de uma determinada restituição:

  • Identificação da subárea de restituição;
  • Mídia Analógica;
  • Mídia Digital;
  • Formato Digital.
